Wat?
Voor de uitvoering van het project “Artist in Residence” moesten we het ontwerp aanpassen. Hierbij werd verondersteld dat de woning op een fictief vlak bouwterrein, op volle grond, geplaatst zou worden. De woning wordt opgetrokken met een traditionele massiefbouw en zal voorzien worden van een extensief groendak.
Ontwerp
Tekeningen
Er zijn verschillende uitvoeringstekeningen gemaakt van het project. Dit omvat:

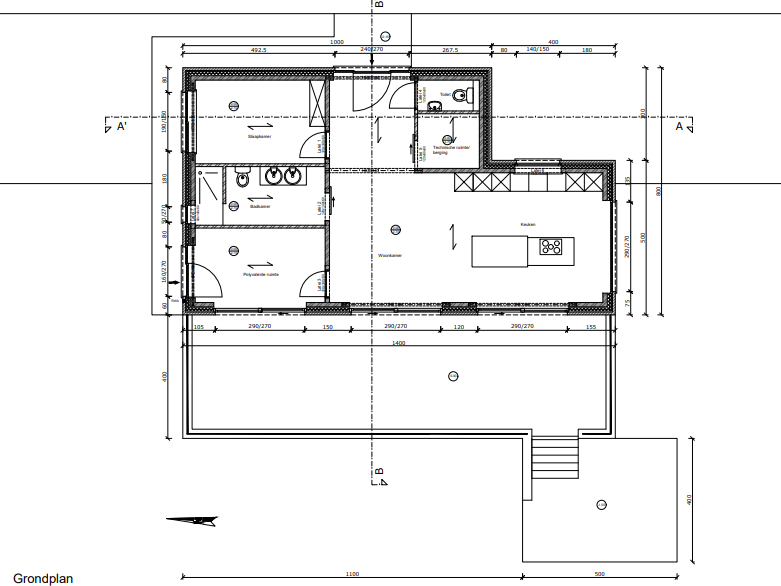

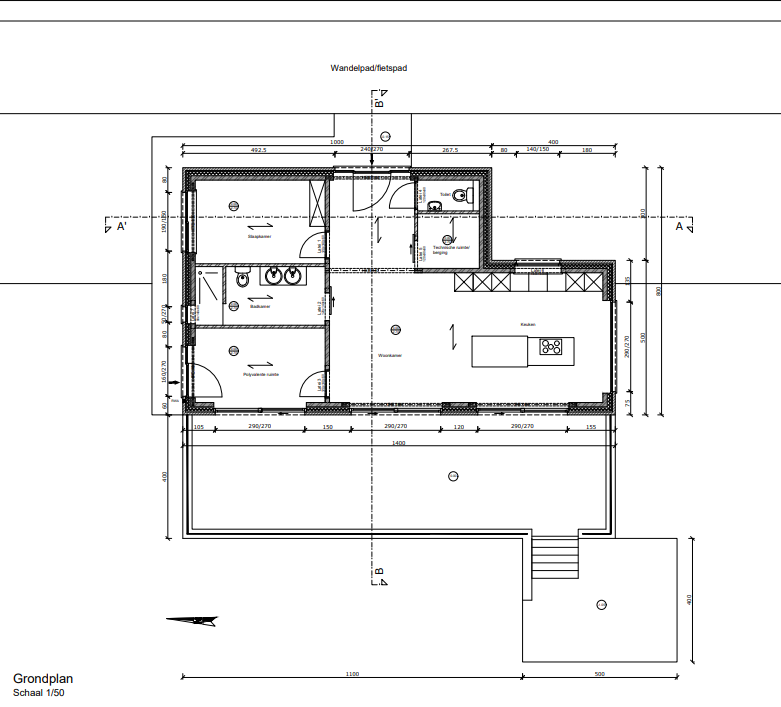

- een grondplan

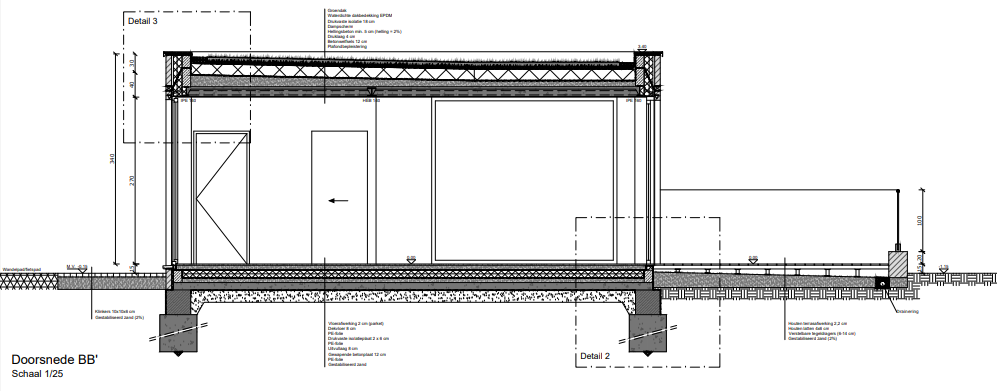

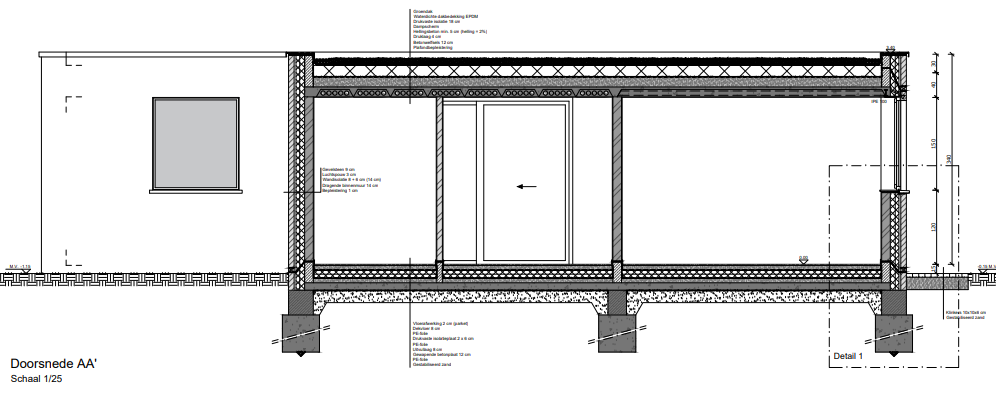

- doorsnedes
- detailtekeningen
Er werd aandacht besteed aan de lastendaling. Hierbij werd de draagrichting bepaald en de positie van de dragende muren. De woning werd voorzien van een fundering op staal.

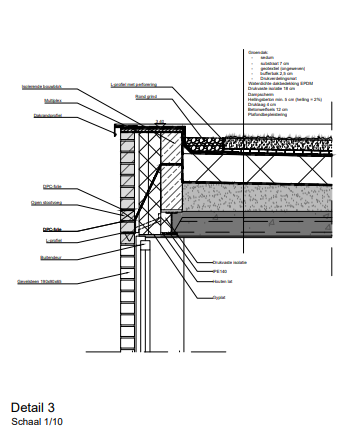

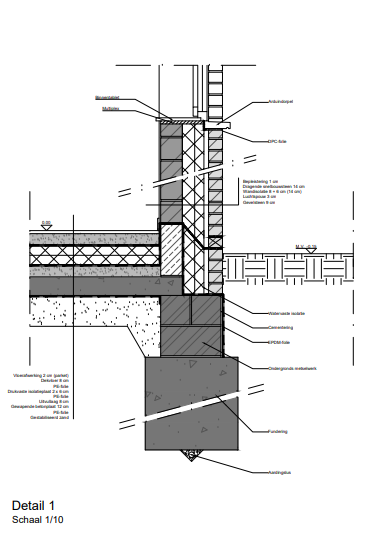

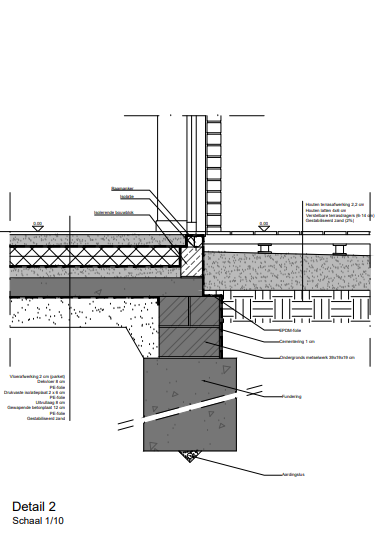

De funderings- en dakknopen werden uitgewerkt in detailtekeningen.
Plannen
Download het plan op A0 in de onderstaande link.
