Wat?
Voor de uitvoeringingsplannen moesten we onderzoeken of het ontwerp, “Park “de Rode Poort””, te realiseren is in de praktijk. Hierbij moeten we er rekening mee houden dat de plannen heel goed leesbaar zijn voor de aannemer.
Ontwerp
Tekeningen
Er zijn verschillende uitvoeringstekeningen gemaakt van het project. Deze omvat:
- een inplantingsplan
- een funderingsplan
- een grondplan
- doorsnedes

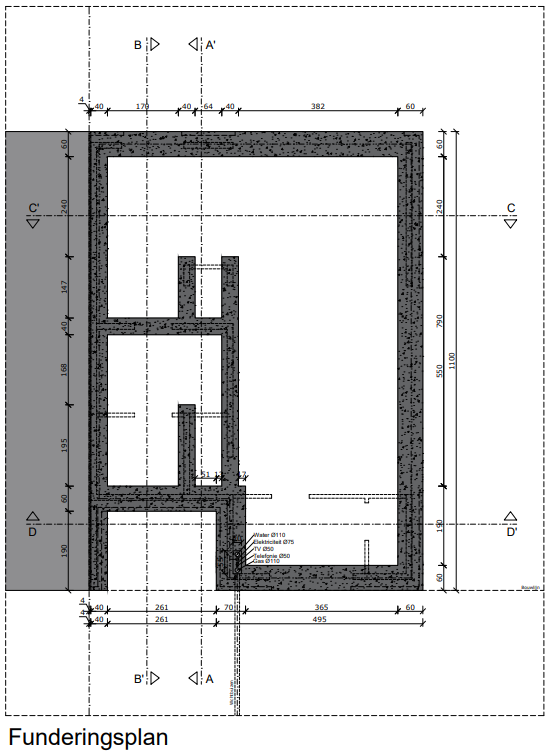

De woning werd voorzien van een fundering op staal. Op het funderingsplan is de positie van de sleuven bepaald.

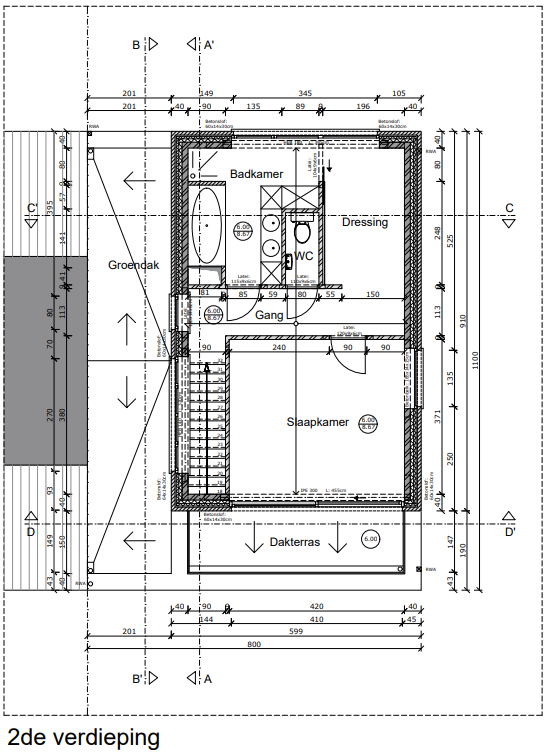

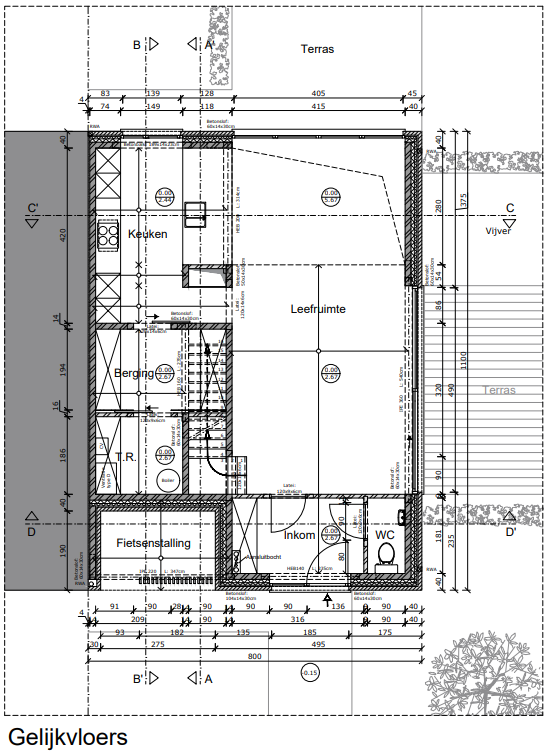

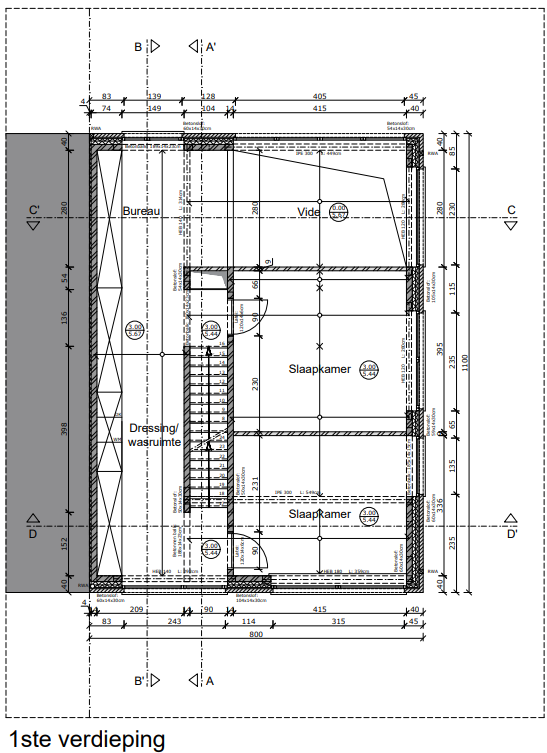

Op de grondplannen zijn alle constructieve elementen getekend en benoemd, zoals: profielen, betonsloffen en de draagrichting van de gewelven.
De richting voor de afwatering van de daken werd bepaald.

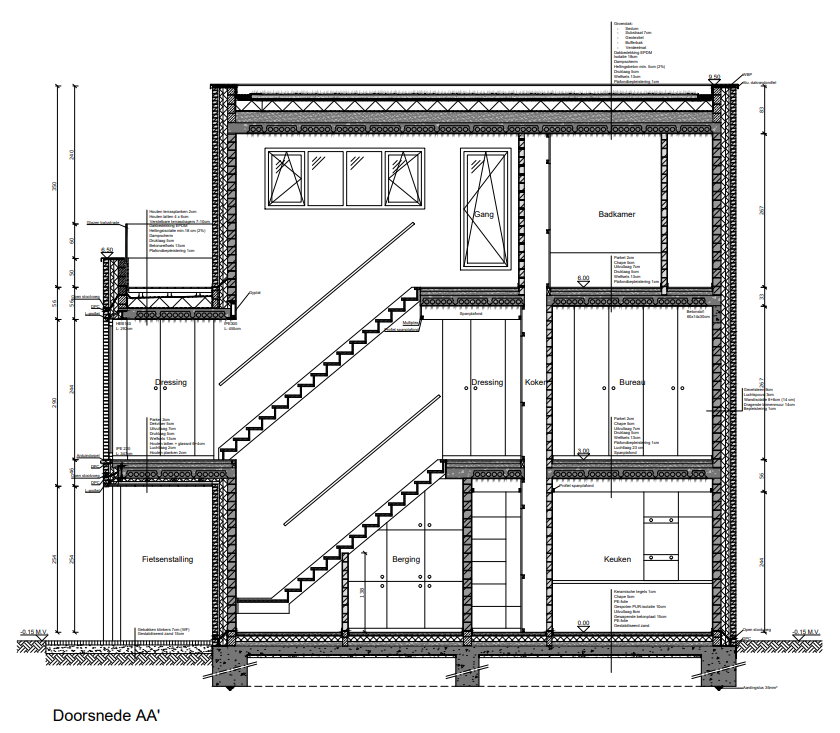

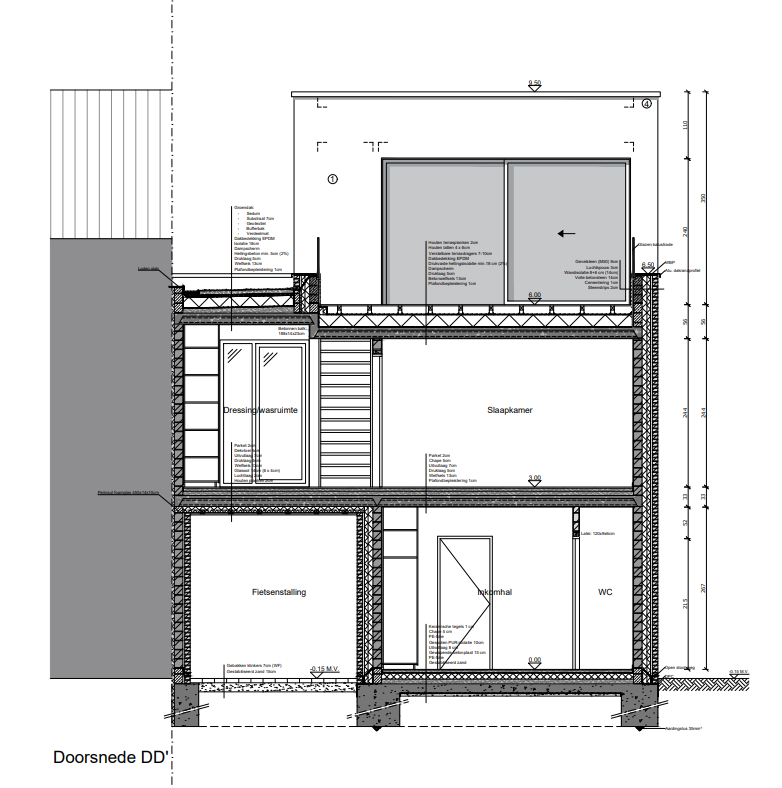

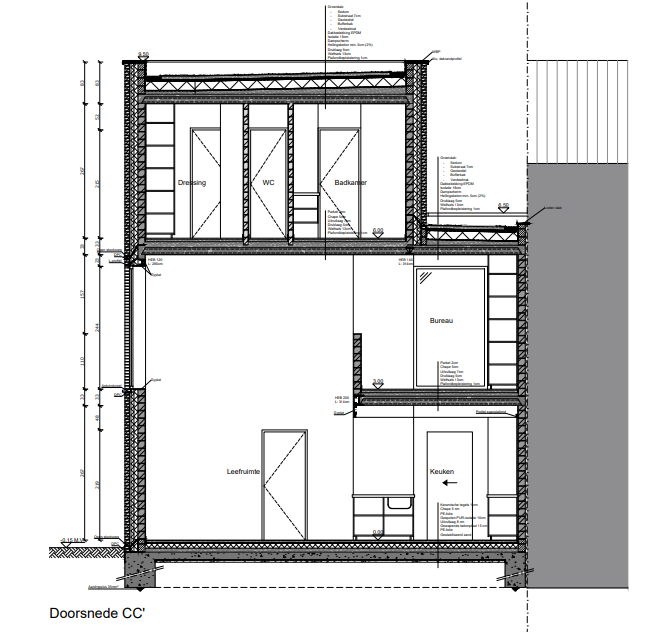

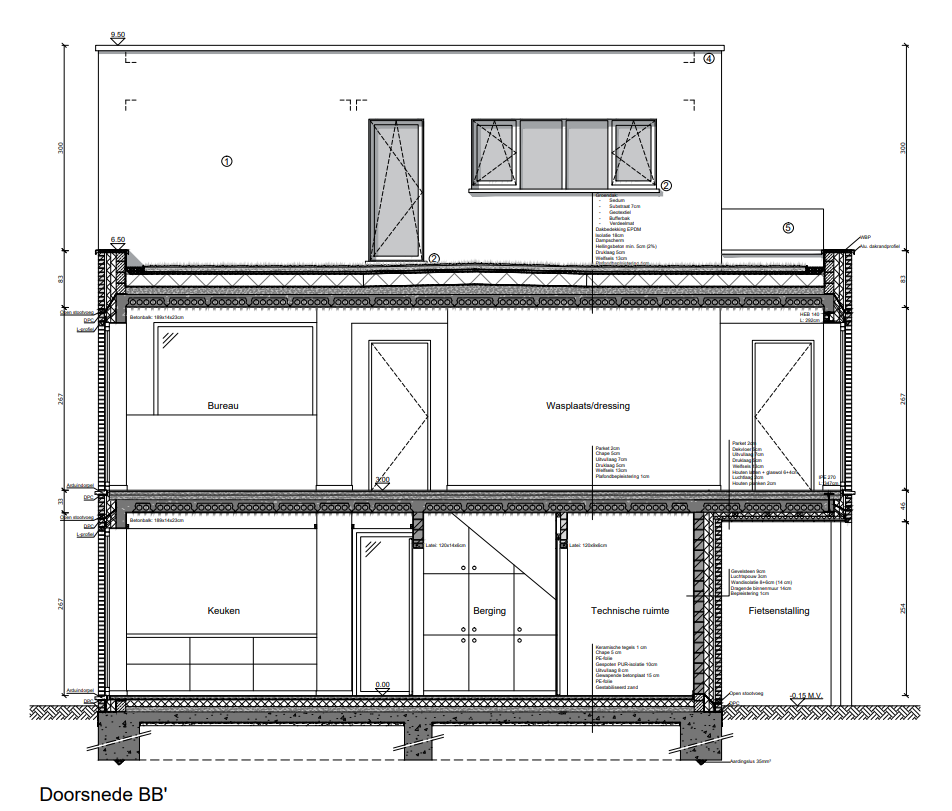

De snedes werden gedetailleerd uitgetekend.
Hierbij werd rekening gehouden met koudebruggen en de structuur.

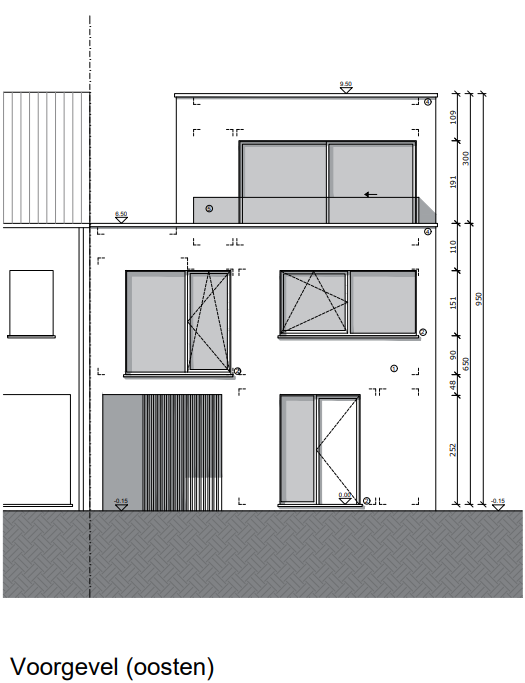

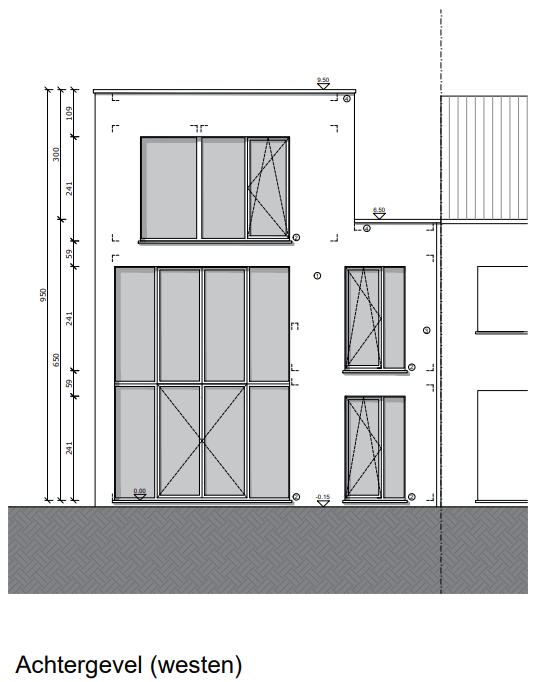

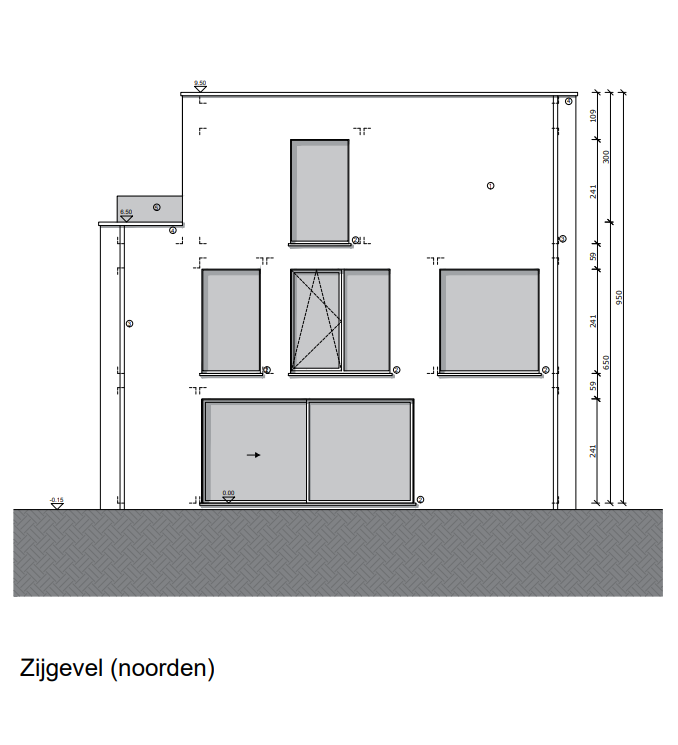

De gevels werden voorzien van de nodige bemating en hoogtepijlen.
Plannen
Download alle plannen op de onderstaande link.
